Jam Digital Dengan IC 7493 – IC 7447

Jam Digital Dengan IC 7493 – IC 7447 – IC NE (time) 555 ] Rangkaian jam terdiri dari berbagai rangkaian seperti rangkaian detik, menit dan jam. Rangkaian jam Terdiri dari IC 7493, IC 7447 dan IC clock yaitu IC NE 555.

IC 7493 adalah IC TTL yang dapat digunakan sebagai pembagi 16. secara sederhana, IC 7493dapat digambarkan ssebagai berikut :.

RO1 dan RO2 : Master reset Berfungsi untuk mereset keluaran
CLK A : Clock pertama Dihubungkan pada pulsa atau output pulsa IC sebelumnya
CLK B : Clock kedua Dihubungkan dengan QA
Q (A,B,C,D) : Keluaran

IC 7447 adalah IC TTL yang dapat digunakan sebagai penghubung antara IC counter dengan seven segmen . Secara sederhana, IC 7447 dapat digambarkan sebagai berikut :

A,B,C,D: Input dari dekoder O
( A,B,C,D,E,F,G ): Output dari dekoder

IC NE (time) 555 adalah IC yang digunakan sebagai pemicu jam tersebut untuk berdetak dan juga sebagai pengatur frekuensi sebesar 1 Hz .

Berikut adalah keterangan tentang maksud dan fungsi – fungsi pada kaki ic time 555 :
PIN ke:     KETERANGAN
1     Ground (0V), adalah pin input dari sumber tegangan DC paling negative
2     Trigger, input negative dari lower komparator (komparator B) yang menjaga osilasi tegangan terendah kapasitor pada 1/3 Vcc dan mengatur RS flip-flop
3     Output, pin keluaran dari IC 555.
4     Reset, adalah pin yang berfungsi untuk me reset latch didalam IC yang akan berpengaruh untuk me-reset kerja IC. Pin ini tersambung ke suatu gate (gerbang) transistor bertipe PNP, jadi transistor akan aktif jika diberi logika low. Biasanya pin ini langsung dihubungkan ke Vcc agar tidak terjadi reset
5     Control voltage, pin ini berfungsi untuk mengatur kestabilan tegangan referensi input negative (komparator A). pin ini bisa dibiarkan tergantung (diabaikan), tetapi untuk menjamin kestabilan referensi komparator A, biasanya dihubungkan dengan kapasitor berorde sekitar 10 nF ke pin ground
6     Threshold, pin ini terhubung ke input positif (komparator A) yang akan me-reset RS flip-flop ketika tegangan pada pin ini mulai melebihi 2/3 Vcc
7     Discharge, pin ini terhubung ke open collector transistor internal (Tr) yang emitternya terhubung ke ground. Switching transistor ini berfungsi untuk meng-clamp node yang sesuai ke ground pada timing tertentu
8     Vcc, pin ini untuk menerima supply DC voltage. Biasanya akan bekerja optimal jika diberi 5V s/d 15V. Supply arusnya dapat dilihat di datasheet, yaitu sekitar 10mA s/d 15mA.

1.Menerapkan Logika Rangkaian waktu detik ke menit


Detik terdiri dari satuan 0-9 dan puluhan 0-5. Pada saat puluhan di posisi 5 dan satuan di posisi 9 yang berarti detik ke 59,maka rangkaian detik ini akan mereset menjadi 0-0 dan akanmenambah 1 pada satuan menit .

Untuk memperoleh tampilan 0-9 pada satuan detik, maka IC 1(7493) diset sebagai pembagi 10. Karena pada kondisi normal, IC 7493 adalah pembagi 16,maka master reset dihubungkan dengan QB dan QD karena pada prinsipnya kita mereset angka10 supaya angka 10 tidak tampil pada layar display sementara itu angka 10 dalam biner adalah1010 dimana digit sebelah kiri adalah MSB(digit dengan nilai tertinggi).

di dalam mereset kita tidak menggunakan urutan dari MSB ke LSB(digit dengan nilai terendah) tetapi sebaliknya kitamenggunakan urutan dari LSB ke MSB jadi QA,QB,QC,QD untuk biner 10 berturut-turut adalah 0,1,0,1 QA dan QC bernilai 0 sementara itu QB dan QD bernilai 1.

Di dalam mereset kita menghubungkan digit yang bernilai 1 yang terdapat pada nilai biner yang akan direset denganmaster reset(RO1 dan RO2) maka dalam mereset angka 10 kita menghubungkan QB dengan
RO1 dan QD dengan RO2 atau bisa sebaliknya.

CLKA dihubungkan lagsung dengan output darirangkaian pembangkit clock yang menggunakan IC NE 555 dan CLKB dihubungkan dengan QAkarena pada dasarnya IC counter terdiri dari beberapa buah flip-flop yang saling berhubungandan untuk IC 7493 output dari flip-flop A misalnya,merupakan input dari flip-flop yanglain.

Untuk mengeset nilai puluhan,kita mereset angka 6 supaya angka 6 tidak ditampilkan padadisplay dan supaya tampilan pada display hanya merupakan nilai antara 1-5,maka output yangterakhir dari IC 1(rangkaian detik bagian satuan yang bernilai 1) dalam hal ini adalah QDdihubungkan ke CLKA pada IC 2(rangkaian detik bagian puluhan) sementara itu CLKBdihubungkan dengan QA pada IC 2 seperti yang telah dijelaskan di atas. RO1 dihubungkan keQB dan RO2 dihubungkan ke QC untuk mereset keluaran jika output sudah bernilai0110(merupakan biner dari 6). Lihat gambar :

2. Rangkaian Jam


Rangkaian jam terdiri dari puluhan jam yang berkisar antara nilai 0-2 dan mereset angka 3supaya angka 3 tidak ditampilkan pada layar,sementara itu untuk bagian satuan pada jamnilainya berkisar antara angka 0-9.

Pada rangkaian jam ini dibutuhkan untuk mereset angka 10dan 4 pada bagian puluhan jam oleh karena itu kita menggunakan dua (2) gerbang and dan satugerbang or.Tidak beda dengan rangkaian menit dan detik clock A pada rangkaian jam ini jugadihubungkan dengan QC dari rangkaian menit bagian puluhan.

Kesimpulan
 Rangkaian detik pada jam digital merupakan rangkaian pembagi 60.
 Rangkaian menit pada jam digital merupakan rangkaian pembagi 3600.
 Rangkaian jam pada jam digital merupakan rangkaian pembagi 86400.

Read More

BERBAGAI SENSOR PADA SMARTHPHONE

ACCELEROMETER SENSOR

            Sensor Accelerometer adalah merupakan salah satu fitur yang di tanam pada smartphone android yang biasanya berfungsi untuk menentukan derajat kemiringan dari smartphone. Pada dasarnya fungsi sensor ini untuk mengubah tampilan layar dari posisi landscape menjadi potrait ataupun sebaliknya, sehingga tampilan menu dan aplikasi yang ada di smartphone akan menyesuaikan posisi dari smartphone.salah satu contoh yang sering menggunakan sensor ini adalah aplikasi game, misal game dalam balapan mobil sehingga kita cukup memiringkan smartphone saat belok ke kanan atau ke kiri.



PROXIMITY SENSOR

 Sensor Proximity adalah sebuah sensor jarak yang biasanya digunakan pada ponsel berlayar sentuh dan berada di bagian depan dengan dua lensa mirip kamera. Sensor ini sangat penting di ponsel ber-OS Android dimana gadget ini menggunakan layar touch-screen.

Dengan adanya sensor Proximity ini sangat berguna saat menerima telepon atau melakukan panggilan telpon, maka kita akan mendekatkan handphone ke telinga dan saat itu secara otomatis fungsi touch-screen akan mati (juga layarnya) sehingga layar tidak merespon kalau terkena telinga atau bagian tubuh yang lain. Dan bila saat ponsel menjauh dari telinga, fungsi touch-screen hidup kembali (juga layarnya nyala kembali).

Dengan adanya Sensor Proximity inipun akan menghemat saat kita melakukan panggilan/menerima panggilan karena layar touchscreennya akan mati. Sebagai catatan fungsi Sensor Proximity tidak akan jalankalau kita memakai fungsi dari speaker-phone atau handsfree.

            Selain fungsi diatas, dengan adanya Sensor Proximity bisa membantu on off kan layar tanpa harus memencet/menekan tombol power, tentunya ponsel kita diberi pelindung Case yang biasa dikenal dengan Flip Cover. Beberapa ponsel Android ada yang sudah secara otomatis tersetting/support ke penggunakan Flip Cover, tapi ada beberapa yang belum. Hehe tidak usah kuatir bila tidak support bawaan, karena kita bisa install aplikasi dari GooglePlay (play Store) cari saja dengan keyword "Auto Screen On Off" disitu kalian tinggal pilih yang mana yang harus kalian gunakan.



AMBIENT LIGHT SENSOR

            Berfungsi untuk mendeteksi intensitas cahaya / kuat penerangan di sekitar smartphone. Berperan dalam perubahan Brightness/kecerahan layar. Berkat sensor ini jika anda ada di luar rumah dibawah sinar matahari, maka otomatis layar akan meningkatkan brightnessnya full supaya layar tetep keliatan sama agan, Jika anda didalam rumah/di malam hari atau didalam lemari,maka layar akan menurunkan brightnessnya agar lebih hemat daya dan tidak menyilaukan mata.

GYROSCOPE SENSOR

Sensor gyroscope adalah perangkat untuk mengukur atau mempertahankan orientasi, dengan prinsip ketetapan momentum sudut. Mekanismenya adalah sebuah roda berputar dengan piringan di dalamnya yang tetap stabil. Gyroscope sering digunakan pada robot atau helikopter dan alat-alat canggih lainnya. Gyroscope adalah berupa sensor gyro untuk menentukan orientasi gerak dengan bertumpu pada roda atau cakram yang berotasi dengan cepat pada sumbu. Gyroscope sensor bisa mendeteksi gerakan sesuai gravitasi, atau dengan kata lain mendeteksi gerakan pennguna. Kita bisa membayangkan sebuah game pertempuran, sebelum ini bila kita ingin melihat situasi sekeliling, kita akan menyapu layar searah terus menerus untuk berputar, dengan gyro sensor ini kita cukup berputar sesuai gravitasi seperti benar-benar melihat sekeliling. Atau bila melihat sebuah obyek 3D kita cukup berputar untuk melihat setiap sudut obyek tersebut. Tentu ini adalah sebuah metode yang menghasilkan pengalaman seolah nyata.

COMPASS SENSOR

            Kompas berfungsi untuk penunjuk mata angin. Di android fungsinya juga untuk menunjukan arah mata angin, cuma bedanya dengan tampilan digital.



TEMPERATUR SENSOR

            Berfungsi sebagai pendeteksi suhu pada perangkat smartphone anda. Dengan mengetahui suhu pada HP kita, jadi bisa mengantisipasi HP kita pada kerusakan. Biasanya panas ditimbulkan pada baterai, yang penggunaanya berlebihan, seperti bermain game sambil mengisi daya baterai.

Read More

HOVERBIKE Sebuah revolusi dalam penerbangan

halo gan, maaf baru bisa ngepost lagi, kali ini gua akan ngepost tentang hoverbike, agan agan pernah liat film Star Wars Episode
IV: Return of The Jedi, la di fim ini pertama kalinya yang menginspirasi terbentuknya teknologi ini, o ya gan pertama-tama apa itu hoverbike?
          Hoverbike adalah gabungan kesederhanaan sepeda motor dan kebebasan helikopter untuk membuat pertama terbang motorcycle.ketika di dunia helikopter dibandingkan dengan Hoverbike, yang lebih murah, lebih kasar dan lebih mudah digunakan - dan merupakan cara baru untuk terbang. The Hoverbike terbang seperti quadcopter, dan dapat diterbangkan tanpa awak atau berawak, sementara menjadi aman - tingkat rendah pekerja keras udara dengan rendah pemeliharaan berlangsung.

          sebenernya Hoverbike telah dirancang dari awal untuk menggantikan helikopter konvensional seperti Robinson R22 dalam sehari-hari wilayah operasional satu orang seperti Penggalangan ternak dan survei, tidak hanya untuk fakta jelas bahwa itu tidak efisien dan berbahaya untuk menempatkan helikopter konvensional yang kompleks sedemikian lingkungan kerja yang keras tetapi juga dari posisi komersial praktis di mana membawa untuk memasarkan produk yang lebih murah lebih baik tidak hanya akan mengambil alih pasar yang ada tetapi dapat membukanya jauh lebih banyak pelanggan baru yang sebelumnya tidak bisa membayar biaya dimuka dari sebuah helikopter yang khas dan yang sangat mahal dan sering unlooked untuk biaya mantainace.


    Tujuan pertama dibuatnya hoverbike adalah untuk menghasilkan sebuah helikopter sangat handal, dirancang dengan kesederhanaan kasar di hati dan keselamatan percontohan benar dibangun ke dalam desain dan pengoperasian pesawat terbang
    Tidak ada yang mereka lakukan adalah baru. Mereka tidak mengembangkan komponen atau sistem yang belum dirancang dan diuji secara menyeluruh sebelum. Jika mereka melakukan sesuatu yang baru itu adalah kombinasi dari sistem yang ada. Mereka percaya bahwa langkah terbaik ke depan adalah hanya itu - satu langkah ke depan. Alam dan sejarah komersial memberitahu mereka ini terbaik.

          Hoverbike prototipe pertama mereka adalah bi-copter. Kendaraan ini dikendalikan oleh membelokkan dorong dari dua baling-baling dengan menggunakan kontrol baling-baling - ini adalah sedikit seperti kemudi atau ailerons di pesawat. Setelah pengujian ekstensif yang melibatkan kendaraan dan skala berawak model, mereka pindah ke desain quadcopter terbukti, karena dengan teknologi saat ini mereka tidak bisa merancang bi-copter cukup murah untuk penjualan aman dan kompetitif. The bi-copter adalah solusi elegan dan kendaraan - namun teknologi yang tersedia belum siap untuk kendaraan praktis dengan bi-copter design.The fitur yang paling terlihat dari Hoverbike baru dan 1/3 skala drone adalah patent pending unik offset dan tumpang tindih baling-baling, dirancang untuk mengurangi berat badan dan daerah planform. Sama seperti kendaraan berawak, ducting semerekar baling-baling adalah fitur keselamatan, dan kendaraan ringan dan kuat, sementara lipat untuk ukuran yang kompak untuk transportasi.
          Setelah berhasil menyelesaikan tes penerbangan mereka akan membangun prototipe rekayasa akhir untuk diserahkan kepada otoritas sertifikasi penerbangan. Ini semua membutuhkan banyak waktu dan uang dan mengumpulkan dana untuk mencapai ini adalah apa kampanye ini adalah semua tentang. Mereka memiliki track record yang terbukti selama bertahun-tahun, dan dedikasi mereka untuk pengembangan Hoverbike akan berlanjut setelah kampanye Kickstarter ini sampai mereka siap untuk penjualan Hoverbike berawak.
 ini gan gue juga dapet info tentang proses pembuatannya

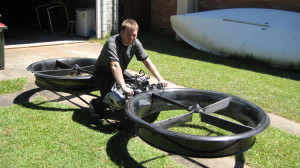

    * The Hoverbike aslinya dibangun oleh Chris Malloy dari Selandia Baru, setelah bekerja dan studi di garasi rumahnya di pinggiran kota Sydney Australia. Proyek ini dimulai sebagai hobi, tapi dengan cepat tumbuh menjadi perusahaan komersial, dengan bunga dari orang-orang dan kelompok-kelompok seperti perguruan tinggi, petani, pencarian dan penyelamatan, swasta dan militer, dengan kunjungan terkenal dari US Army G-3/5/7 dan Locheed Martin "skunk bekerja"

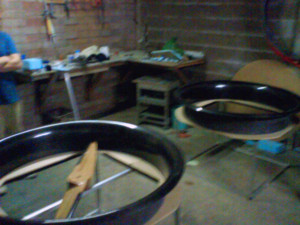

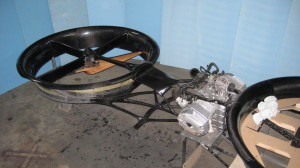

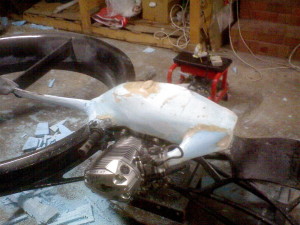

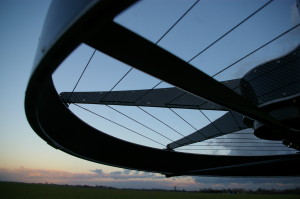

    * Sebagian besar bingkai Hoverbike asli kerajinan tangan dari serat karbon, kevlar dan aluminium dengan inti busa.

Beberapa fitur rinci diperlukan tangan membentuk sebagai lawan model CAD dan CNC aditif dan manufaktur subtraktif.

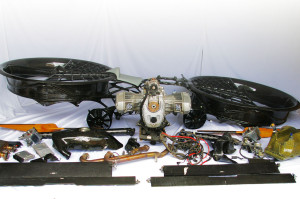

Seperti yang Anda lihat pada Hoverbike asli, tidak ada banyak bagian. (Jadi beberapa bagian untuk gagal).

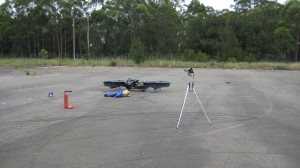

ni gan proses pengujian sporadis selama bulan pertama setelah awal dibangun selesai.

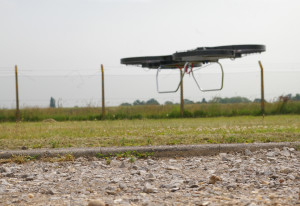

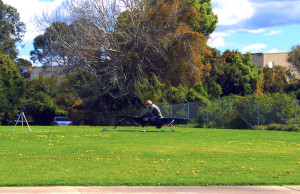

Uji terbang di bawah, menunjukkan uji terbang, di mana throttle dan lapangan respon sedang diuji

atau lebih jelas prosesnya silahkan liat

    dalam proses pembuatan hoverbike, hoverbike telah dipecah menjadi 3 tahap yang berbeda: Desain, Konstruksi dan Pengujian, dengan menjalankan program yang lebih murah secara paralel seperti pemasaran, bisnis dan sertifikasi penerbangan
    Untuk yang diharapkan ada sejumlah fluiditas antara fase pengembangan tersebut, dengan penekanan pada awal kesalahan dan deteksi integrasi dan koreksi, yang telah menyebabkan berkurangnya waktu pengembangan dan biaya.

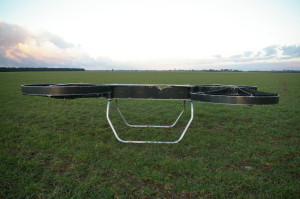

    * The hoverbike sampai saat ini telah dilakukan persis seperti yang diperkirakan, bukti untuk desain dasar dari badan pesawat. Dengan desain prototipe dan konstruksi tahap pertama selesai dan pengujian dimulai.
ketika proses pengujian, pengujian Hoverbike melibatkan 3 langkah untuk mencapai produksi pesawat siap. Ini digambarkan sebagai Pembangunan, Teknik dan Produksi.
    * Tahap pengembangan meliputi tes penerbangan awal dari hoverbike yang mencakup menurut urutan berikut ini; pengujian umum badan pesawat, melayang ditambatkan, melayang untethered, lifting translasi, tes spin, tes kios dll (beberapa dilakukan tanpa awak).
    * Rekayasa langkah benar-benar hanya validasi data, dan tidak digunakan untuk memperluas amplop desain pada model saat ini. Contoh dari hal ini adalah pengujian kinerja.
    * Langkah produksi akan mengkonfirmasi bahwa hoverbike produksi preforming dan dibangun untuk semua karakteristik desain.

Sekian dari saya terimakasih, jangan kapok kapok baca di blog ini gan

Bye.....
